ＩＭＳベリファイは、基本モジュールに マシンシミュレーション(※オプション)を付加することで、工具やホルダーとワーク、治具間の確認のみ行っていたチェックを、工作機械全体の動きを含めた動作チェックとして行えるようになります。バーチャル・マシンとしてのマシンシミュレーションは、特に複雑な機械動作を伴う同時５軸加工、割出し加工、またターニングセンターを用いた複合加工での検証に有効です。実際の工作機械とまったく同じ形状の構造物が、実加工用ＮＣデータにて、機械マクロやMコードの動作も含めて実機の動きとまったく同一に動作しますので、単なるＮＣ切削シミュレーターでは確認することの出来ない、工具交換やパレットチェンジに伴う干渉チェック等も含めた問題点を事前に検証します。高価な工作機械の破損に繋がる機械構造物とワーク、治具との衝突や干渉のチェックだけでなく、各軸のオーバーストロークの検証も「目に見える」形で事前に行えますので、特に加工品質上で問題となる工作機械の回転軸の動きを事前検証しながらの加工パス設計やその検証に有効です。



設定された工作機械形状やワークは３次元ソリッドデータですから、任意のタイミングで拡大・縮小や回転による視点の変更を加えることが可能です。



ベリフィケーションで使える機能はすべてマシンシミュレーションでも使用可能です。ワークの切断や計測、自動比較機能はベリフィケーション、マシンシミュレーション問わずに自由に行えます。



ＩＭＳベリファイ主な機能紹介

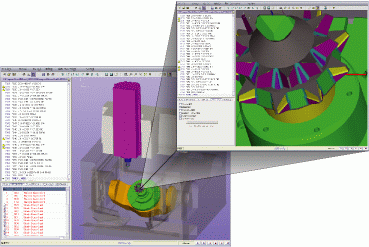

マシンシミュレーション
